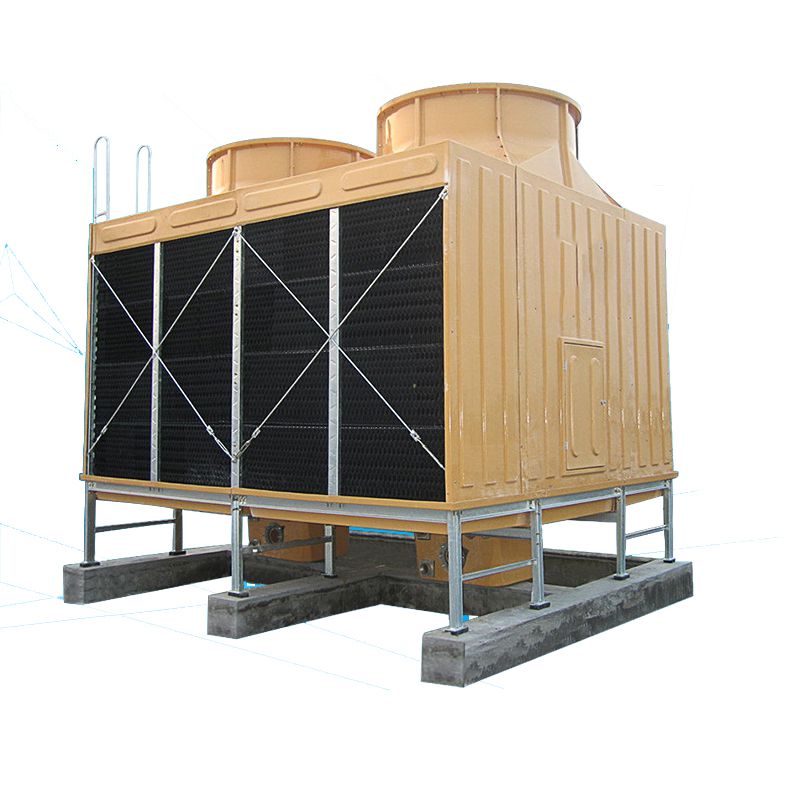

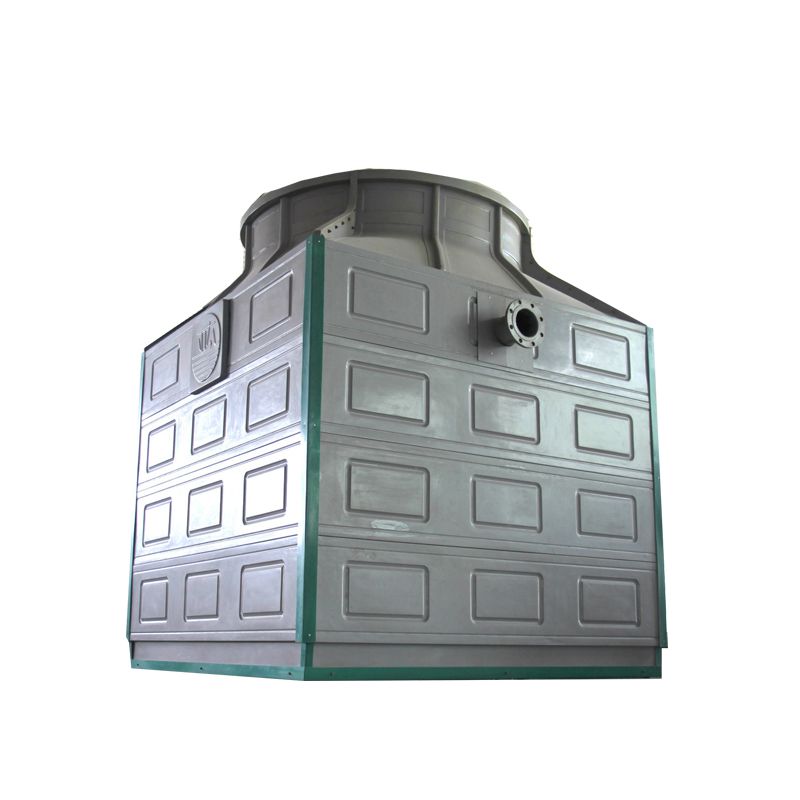

節能型玻璃鋼冷卻塔產品概述

 節能型玻璃鋼冷卻塔的設計中采用的“方形逆流式冷卻塔用斜梯開波填料片”,其熱力、 阻力特性均于其 他填料。 冷卻塔代碼意義如下：

 以水溫降分：

①低溫降，設計水溫降 5℃（低噪聲的代碼前以 D 表示，超低噪聲的以 CD 表示）；

②中、高溫降，水溫降 10－25℃，代碼前以 G 表示。

以冷卻塔組成分：

①無水盤的（代碼最后以 L 表示）；

②淺水盤的（代碼最后以 DP 表示）；

③深水盤的（代碼最后以 GP 表示）,深水盤的有效存水深度 400mm，如要求加大水深，訂貨時須提 出。

代碼中 FN 表示鋼結構方形逆流式。

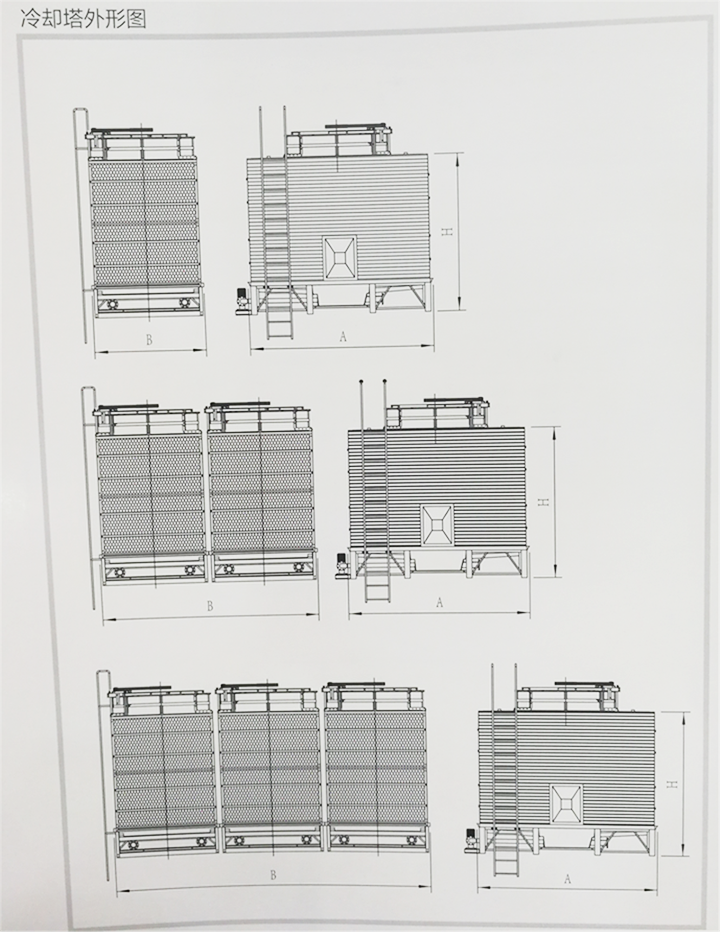

代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位為 m3/h（立面及基礎圖所 示為二臺塔，實用可單排多臺，或雙排多臺）。

玻璃鋼冷卻塔的選用與使用 ：

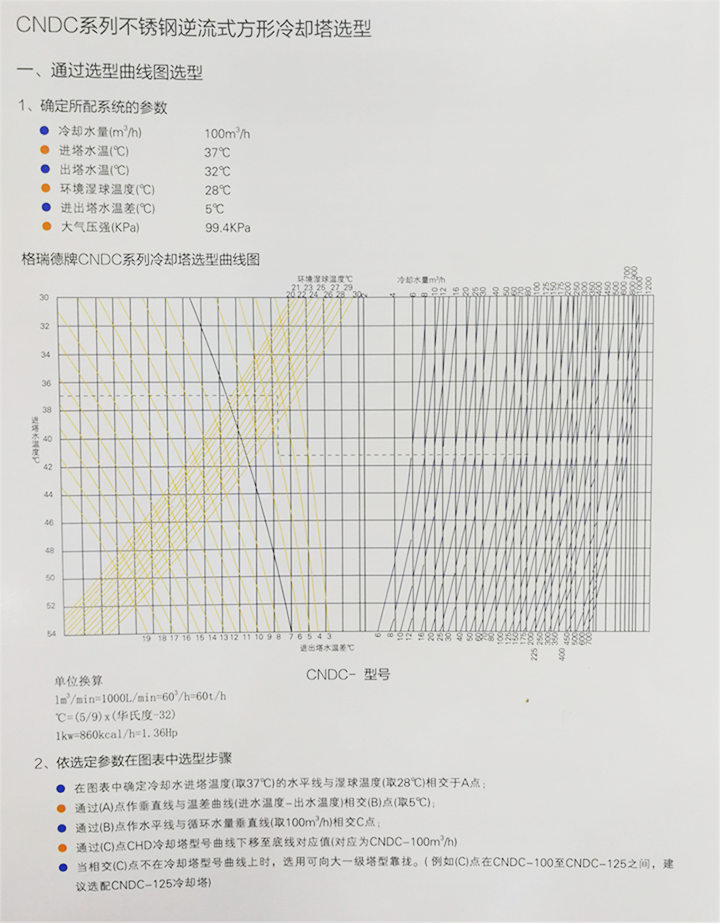

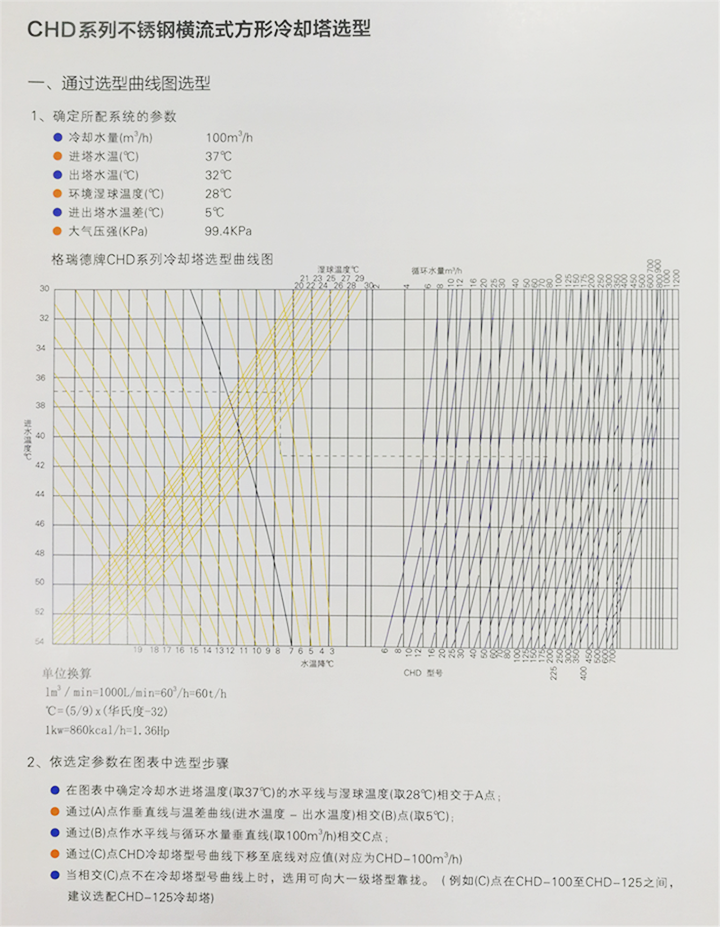

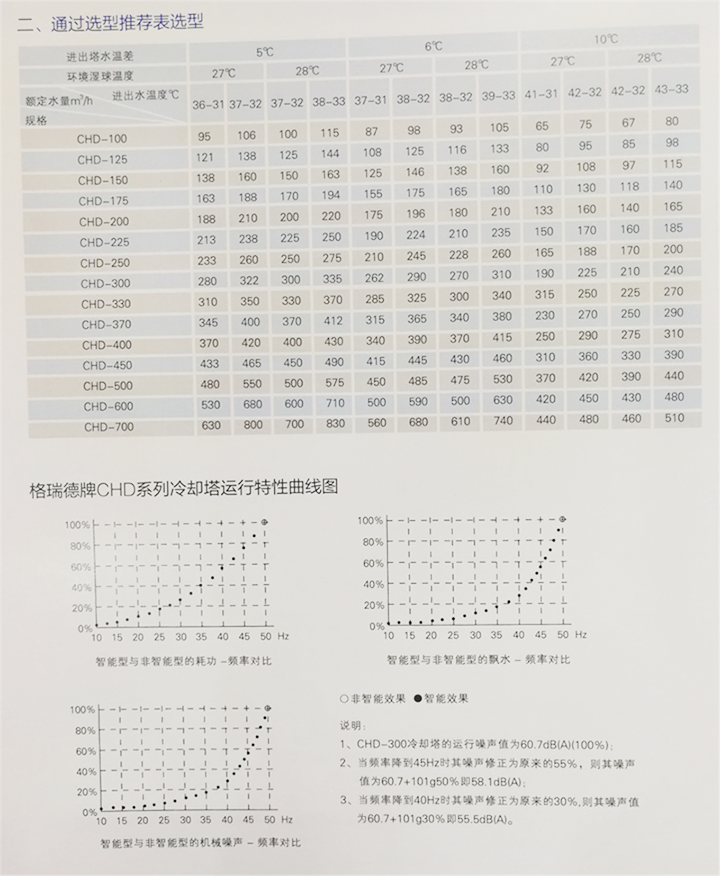

選擇此種冷卻塔時需知冷卻水量 Q 和進水塔溫 t1，出水塔溫 t2，空氣濕球溫度 τ，據本說明的 熱力性能曲線確定塔的規格。

冷卻塔的材料可耐一 50℃低溫，對于最冷月平均氣溫低于一 10℃的地區采取防結冰措施。循環 水的濁度不大于 50mg/1，短期不大于 50mg/1。不宜含有油污和機械雜質。必要時需采取滅藻及水質 穩定措施。

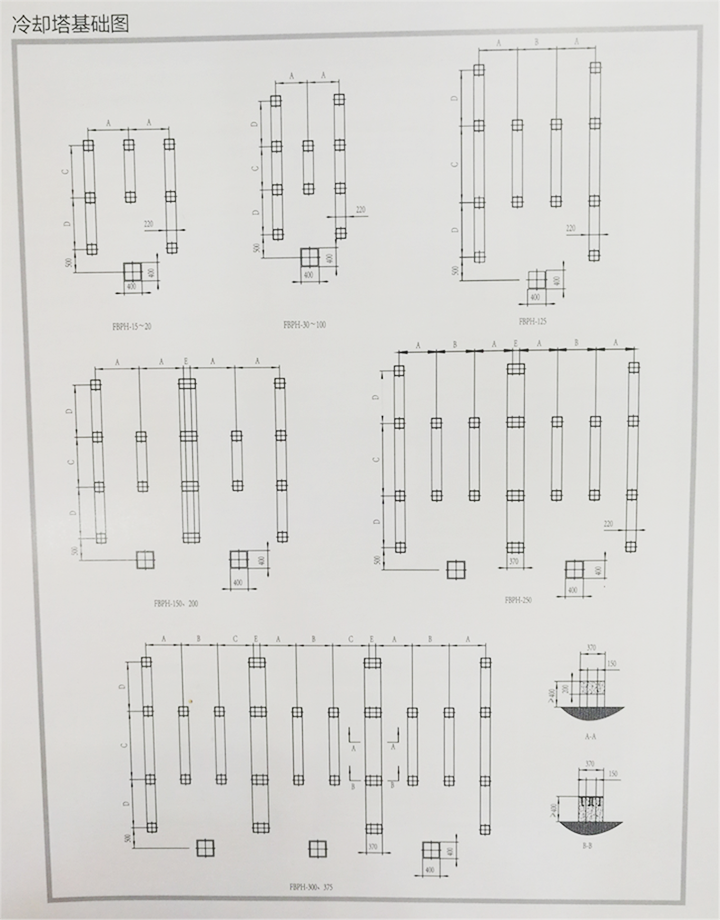

冷卻塔的基礎所承載荷見“基礎埋板及荷載表”。冷卻塔的進出水管方向按 90° 、180° 、270° 旋轉。 布水系統是按名義水量設計的，如實際水量與名義水量相差± 15%以上，訂貨時應說明。 冷卻塔進水溫度不超過 60℃，如超過 60℃訂貨時應說明。

風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。 風機可短 時低速倒轉以消冰。 當用冷卻塔的水盤作水池時須特別提出。冷卻塔報價不包括這部分價格。

冷卻塔零部件在存放運輸過程中，其中不得壓重物，不得曝曬，且注意防火、安裝、運輸、維 修過程中不得運用電、氣焊等明火，附近不得燃燒爆竹焰火。

本玻璃鋼冷卻塔的運轉重量按填料水膜厚 0.5mm 計，沒考慮生結垢后及粘附其他雜質的重量， 如水質較差，建議濕重適當增加。本基礎荷載已按結垢重量計算。

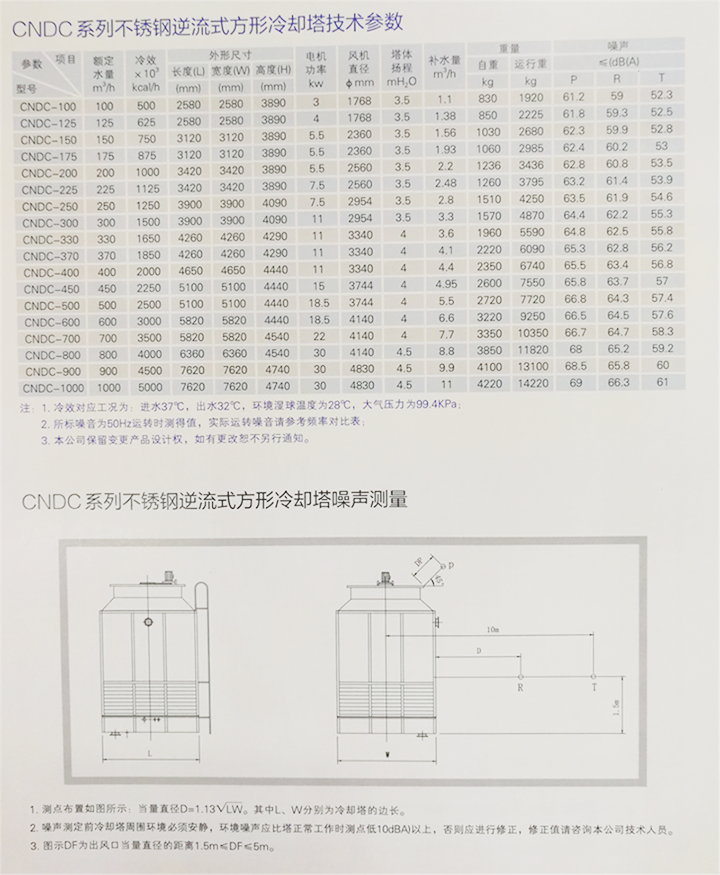

 設計參數：

空氣濕球溫度 τ =28℃、進水溫 t 1 =43℃、出水溫 t 2 =33℃。大氣壓力 P=1.0× 10 5 pa。

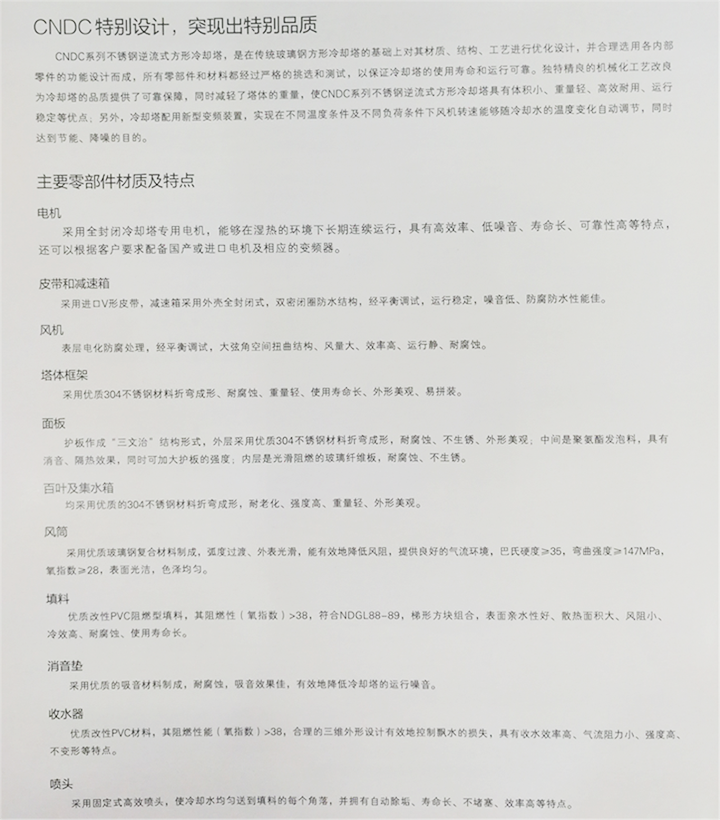

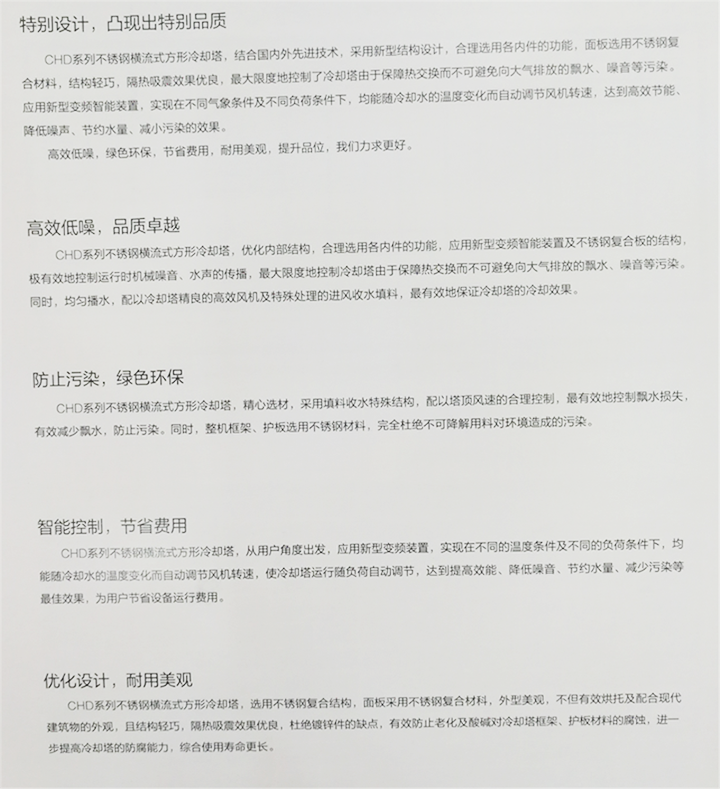

結構特點： 本系列冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、 成本低等優點，廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。節能型玻璃鋼冷卻塔采 用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能 40%-52%，居國內外領先水平。 填料采用方形逆流式冷卻塔用斜梯形波填料，其特征在于斜梯形波靠粘結繩索頭形成填料塊，穩定性 好、耐久。該梯形波高 23mm，通風阻力減少，可使填高由 1.0m 增加到 1.5m,提高了熱力性能。

塔體受力結構： 為鋼結構框架結構，運行時最大振幅 0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆兩道。

圍護結構： 為聚酯玻璃鋼材質、重量輕、強度高、耐腐蝕、美觀、抗老化。

風筒： 為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。

風機： 葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料，風機氣動力合理、風量大、效率高、 噪聲低、耐腐蝕。

減速機： 水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。

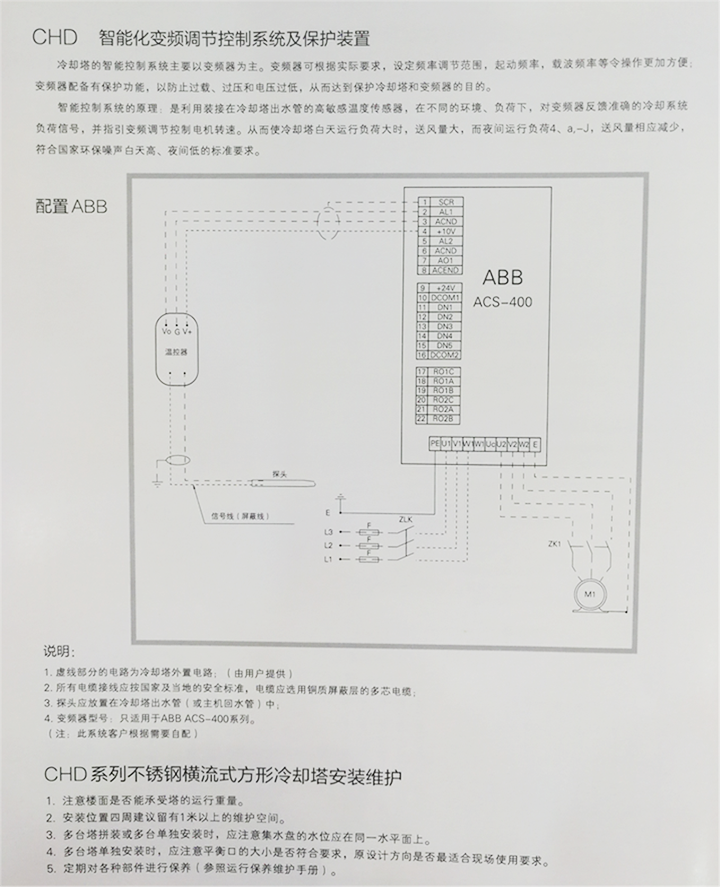

電機： 電機為冷卻塔專用變扭矩變極變速電機。有防爆和不防爆二種。 800 及 1000 型配雙速，1200 型 以上為三速，節能顯著，稱為“節能型冷卻塔”?？梢酝ㄟ^控制柜人工或自動控制電機轉速。變速電機 與單速電機在天冷停機節電相比，以年計可節電：雙速為 40%三速為 50%以上，它運轉靈活。當氣溫 高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可中、低速。此 時噪聲可下降 3-6db（A）以上。冬季結冰時風機可開低速反轉可以消冰。冬季開低速也使飄水降到 忽略不計的地步。周圍環境不致因結冰形成污染。

填料： 填料片大波上壓了小波， 剛性大、 表面積大， 對水的再分配能力強、 水膜形成均勻、 停留時間長， 水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固、不倒伏、不變形、水質差 時也不易粘連堵塞。填料為改性 PVC 材質，耐溫-35℃-65℃，阻燃。性能應符合能源 NDGJ88-89“冷 卻塔塑料淋水填料技術規定”。
